4000kva油浸式变压器

发布时间:2021/12/9 11:52:04人气:191

  4000kva油浸式变压器的容量是在负荷统计的基础上选定的。由于负荷预计不容易做准,—般按预计的较大负荷选择。这样选的结果,往往容量设置偏大,给电力系统的运行带来不利影响。若按经济运行选择,就是利用4000kva油浸式变压器的铜损与铁损相等的条件,导出4000kva油浸式变压器的较大经济负载率及4000kva油浸式变压器额定容量与较大负荷比。由于实际运行负荷不一定就是负荷统计出的较大负荷,且负荷是随机的,运行效率是变动的,其经济运行效益很难实现。

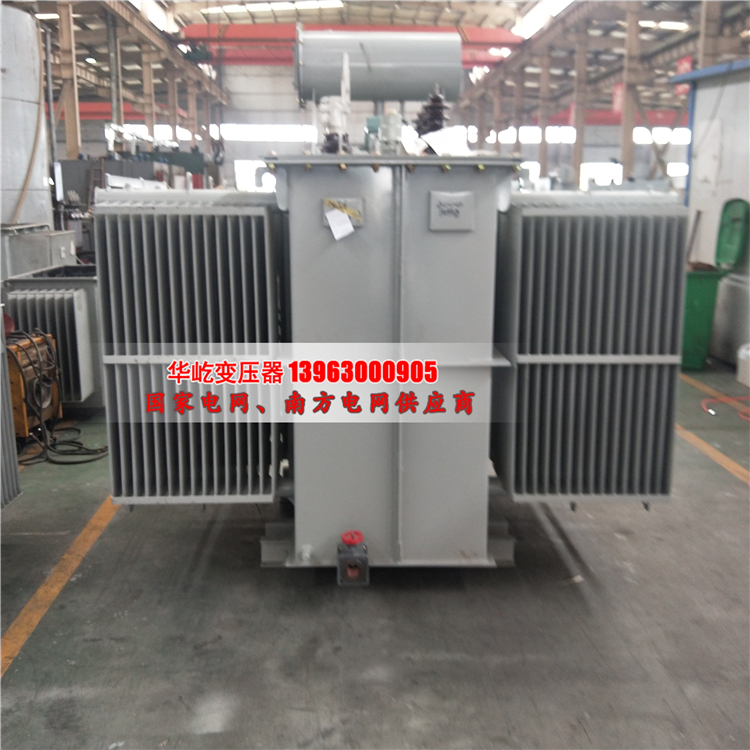

  4000kva油浸式变压器

  当前在配电系统中正在利用新型低损耗4000kva油浸式变压器替换高能耗4000kva油浸式变压器,单铁损一项就降低大约40%。由于配电4000kva油浸式变压器数量大,负荷变动也大,其经济效益是十分显著的。

  因此,我们认为如何充分利用4000kva油浸式变压器的设置容量,而又不损害4000kva油浸式变压器的正常使用寿命,

  应该成为选择配4000kva油浸式变压器容量的主要依据。

  我们推荐的办法是:根据负薄预计出的较大负荷Smax及典型日负荷曲线,按照国际电工委员会(IEC)标准(1972年)一油浸变压战负载导则,选择配电4000kva油浸式变压器容量。该标准已被我国采用。该方法的优点是考虑了4000kva油浸式变压器正常过负荷能力,在不缩短4000kva油浸式变压器寿命印前提下,充分利用4000kva油浸式变压器设置容量。这从减小投资,改善配电网的运行条件,其经济效益也显著的。

  根据该方法编制的计算机程序,已计算六种典型日负荷曲线相应的配电4000kva油浸式变压器容量选择表,荷负曲线的负荷参考类型为

  I:浇地、麦场用;

  H:村付业;照明、场院用;

  皿:付业;照明、浇地、场院用;

  IV:地、县工业用;

  V:带有工业负荷的村综合负荷;

  VI:城镇工业综合负荷.

  附表的使风方法如下

  ①确定负荷类型,选定典型日负荷曲线。

  ②确定等值空气温度θδ;IEC标准中的环境温度不是环境的平均温度,而是等值空气温度,其含意是:在的时间间隔内,在负载下,如维持θδ不变,则绝缘的劣化等于空气温度自然变化时的绝缘劣化;这里为了方便,建议:江南地区取22℃、24℃江北地区取20℃,西北、东北地区取16℃、18℃

  根据预计出的较大负荷值(千伏安),查表确定所选4000kva油浸式变压器的额定质量Sn。

  例如:负荷曲线I,年等值空气温度为9℃;较大负荷1000千伏安,应选的800千伏安的配电4000kva油浸式变压器。

  ④根据环境条件及负菏类型,确定工作4000kva油浸式变压器的正常过负荷能力。

  例如VI类负荷曲线,年等值空气温度为22℃,工作4000kva油浸式变压器的额角容量为315千伏安,该4000kva油浸式变压器能带的较大负荷为340千伏安。

  应该说明的是:按照上述方法选择4000kva油浸式变压器容量,在实际运行中还应接受较大负荷持续运行允许时间的约束;才能保证安全。如果超过允许时间则仍有烧毁4000kva油浸式变压器的危险。该允许时可根据自然循环油浸4000kva油浸式变压器绕组较高温度计算式得到。为了方便;附表已计算出较大荷极限运行时间τmaxe计算条件是:环境较温度为35℃,绕组较热点温度不超过140 例如:附表IV年等值空气温度为20℃罚负荷极限运行时间为17小时,由六个表可出,当较大负荷与额定容量之比3dl。低在1.17及以下时,较大负荷极限制,即不会有过热的危险。

变压器厂家技术参数表
