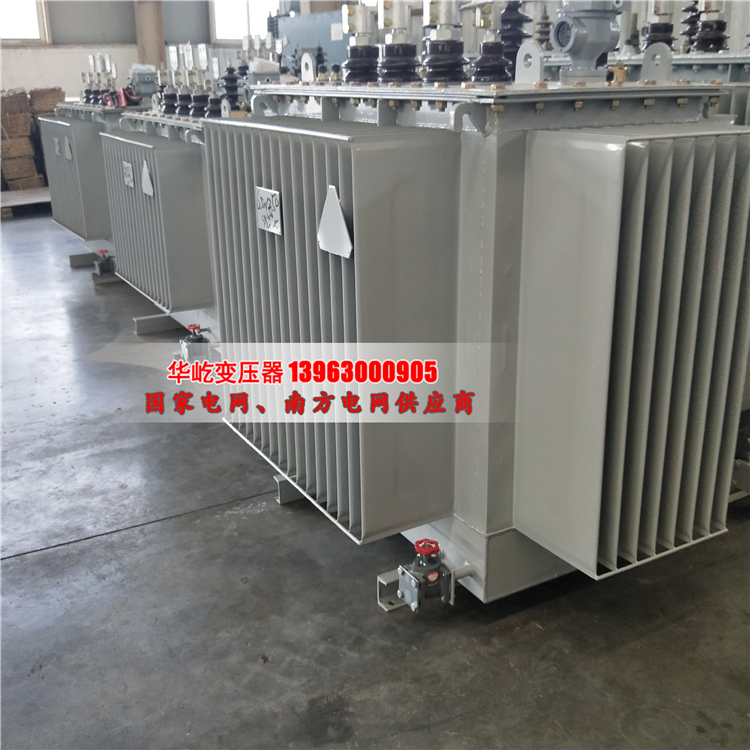

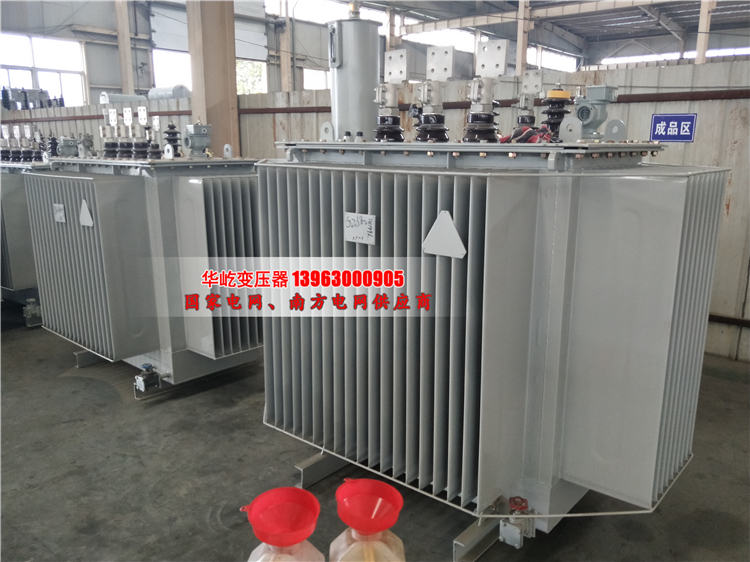

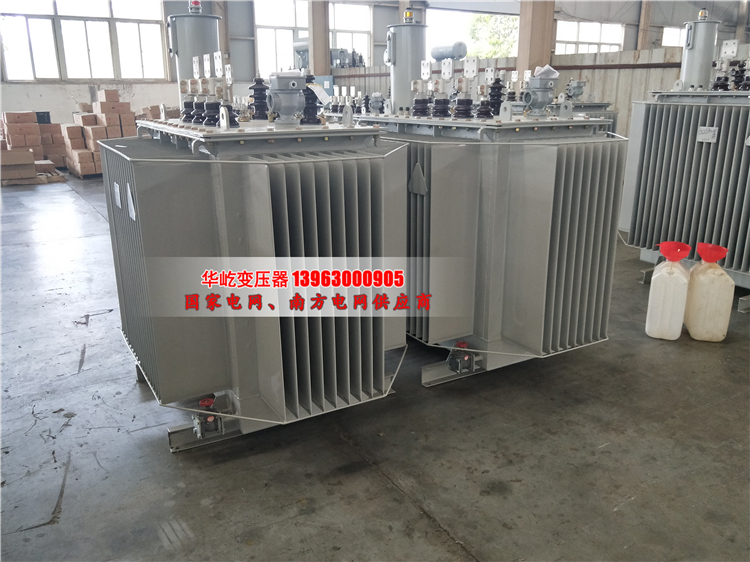

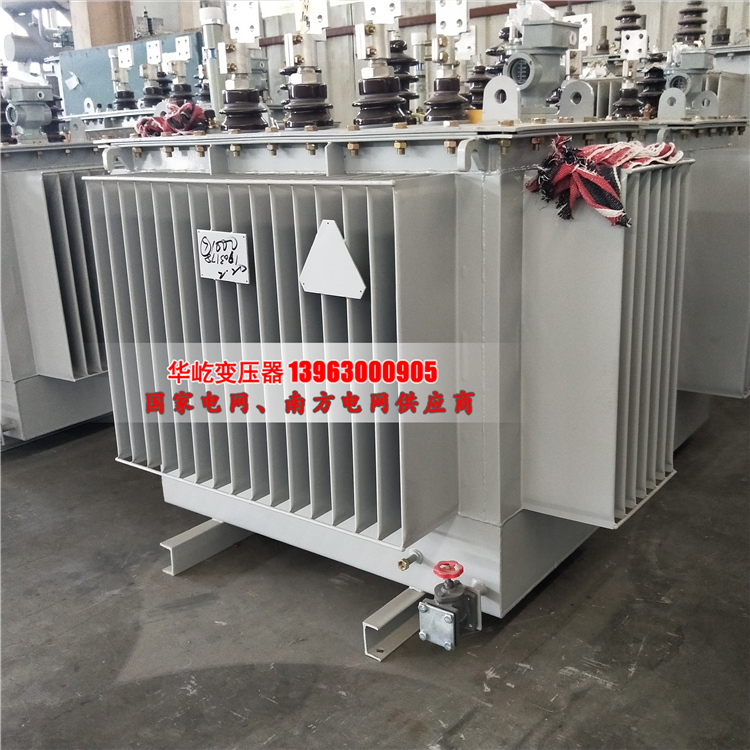

S11-2500/10油浸式变压器

发布时间:2021/12/9 11:52:15人气:258

  S11-2500/10油浸式变压器结构及特点:

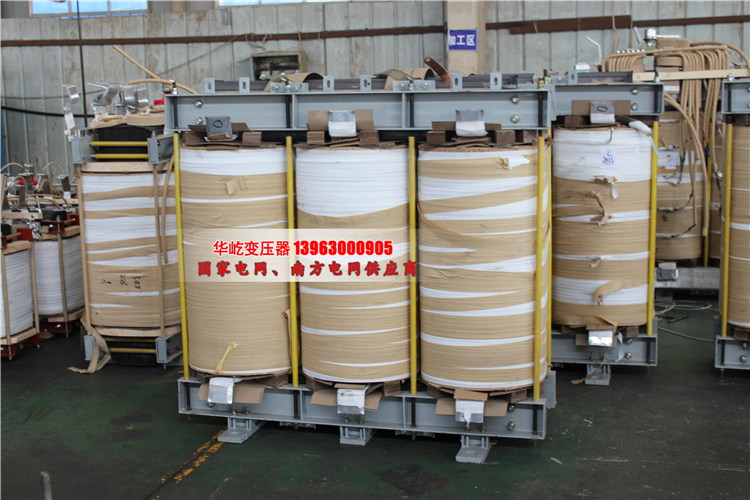

  铁心:全部采用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,铁心为多级阶梯形,三接缝或五接缝,空损低、噪音小:卷铁心用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁心采用美国联信公司生产的材料,与传统硅钢片相比,平均降低空损72%,空载电流50%。

  线圈:采用优质QQ缩醒漆包圆铜线,无氧铜杆拉制的扁铜钱或铜结绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。

  油箱:采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆暇涂,既抗腐蚀又美观大方。

  S11-2500/10油浸式变压器执行标准:

  IEC60076-1:1993 电力变压器

  GB1094.1-1996 电力变压器

  GB6451-2008 油浸式电力变压器技术参数和要求

  JBIT10088一2004 6kV~500kV级电力变压器声级

  S11-2500/10油浸式变压器及S11系列变压器技术参数:

  S11-2500/10油浸式变压器技术参数如下表

<table style="color:#333333;font-family:" font-size:12px;text-align:center;"="" align="center" class="ke-zeroborder">

产 品 名 称

s11-2500/10油浸式变压器



S11-2500/10-0.4

品    牌

溪河海

铁 芯 形 状

E型

冷 却 形 式

液/油浸式

绕 组 数 目

三绕组

防 潮 方 式

全密封式

冷 却 方 式

油浸自冷(J)

电   压  比

10KV/0.4KV

额 定 容 量

2500KVA

额 定 功 率

50HZ

短 路 阻 抗

4.5%

空 载 损 耗

2.5KW

负 载 损 耗

23.2KW

尺 寸 大 小

2160mm*1220mm*1970mm

总       重

5950KG
