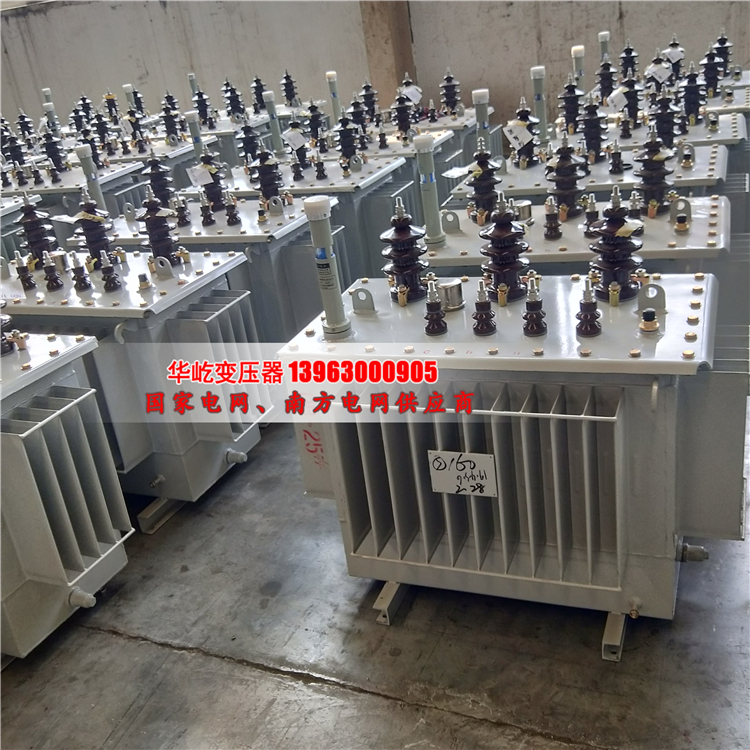

S13油浸式变压器

发布时间:2021/12/9 11:51:49人气:116

  一、产品概述

  S13油浸式变压器适用于10kV,50Hz输配电系统中。具有技术含量高、节能效果好、推广应用价值大。该系列产品各项性能指标均符合IEC标准和国家有关标准,产品结构设计合理、运行可靠性高、节能效果明显、过载能力强、噪声低等特点。与S9型变压器相比,空载损耗平均下降30~50%,空载电流下降80~90%。该系列产品采用08铝冷扎板制作的波纹油箱,体积小、结构紧凑、外型美观。油箱内的绝缘油与外界空气完全隔绝,有效地防止了油的受潮和老化,在正常使用条件下,二十年免检修、免维护、大大地降低了产品的运行成本,是电网更新换代首选产品。

  二、产品特点

  S13油浸式变压器是新一代的节能型产品,具有工艺先进、性能技术领先、结构新颖、外形美观以及占地面积小等特点:

  l、铁心为硅钢片条料卷制而成的无接缝不分级的接近纯圆形截面、铁轭、铁芯柱联结为圆角,铁心为封闭型。

  2、高、低压线圈直接绕在铁心上,两线圈同心度好,抗短路能力强。

  3、由于铁心结构特殊,又是由晶态取向优质冷轧硅钢片卷制经退火而成,使S13-M变压器与同容量s9型相比空载损耗下降30%~50%,空载电流下降80%~90%,噪声下降8分贝左右。

  4、取消储油柜,采用波纹油箱,温度引起的油体积变化由波纹片的弹性调节,使变压器油与空气隔绝延长使用寿命。

  5、采用波纹油箱温升低,占地面积小,外形美观。

  6、铁心加工全部机械化,减轻劳动强度,使产品质量提高,质量稳定。

  三、可靠的结构

  我公司在传统结构和成熟的技术基础上,做了许多改进,如采用了:

  1.带纵向油道的螺旋式线圈,内部散热更好;

  2.改进了线圈端面的有效支撑,抗短路电流能力更强;

  3.采用了新的吊装结构和器身定位结构,保证在长途运输和运行中更为可靠;

  4.我们还有很多独特而可靠的结构,为您服务;

  5.选用更高性能水平的变压器,将具有更高水平的技术含量。

  四、优质的材料

  1、选用电阻率更低的无氧铜线,并经过系列附加的表面处理,更光滑,无毛刺尖角,使变压的负载损耗更低,电气性能更为可靠。

  2、选用优质的硅钢片,随着性能水平的提升,采用单位损耗更低的硅钢片,使变压器空载损耗更低。

  3、选用优质层压木绝缘件,绝不开裂,即使在短路电流作用下,纹丝不动。

  4、选用经过深层过滤的变压器油,更低的含水、含气、含杂质水平,变压器工作更加可靠。

  5、选用优质橡胶密封材料,有效防老化,杜绝渗漏。

  6、所有原材料经过的质检,有效防老化,杜绝渗漏。

  7、所有原材料经过的质检,所有原材料厂家均经过按照国家标准ISO9000的严格审查。产品适用的各种条件按GBl094《电力变压器》标准

  五、全密封

  S13油浸式变压器油箱采用全密封结构,全密封式配电变压器与普通油浸式变压器相比,取消了储油柜,油箱的波翅代替油管作为冷却散热元件,波纹油 箱由优质冷轧薄板在专用生产线上制造,波翅可以变压器油体积的涨缩而涨缩,从而使变压器与大气隔绝,防止和减缓油劣化和绝缘受潮,增强运行可靠性,正常运 行免维护。波纹油箱表面经去油、去锈、磷化处理后用三防漆涂装,适合在冶金、石化、矿山等环境下使用。

  六、产品使用条件

  1、海拔高度不超过1000m;

  2、较高气温+40℃

  3、 ***热月平均气温+30℃

  4、 ***高年平均气温+20℃

  5、户外***低气温-25℃
