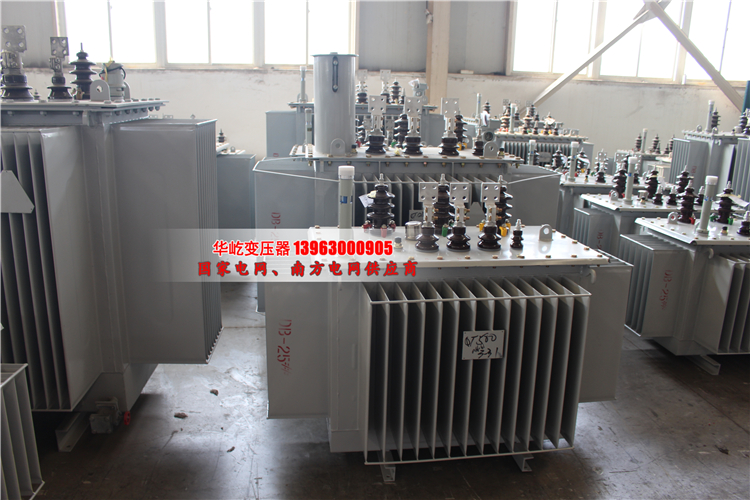

S11-M-630KVA 油浸式电力变压器

发布时间:2021/12/9 11:47:00人气:275


  S11-M-630KVA 油浸式电力变压器外形美观,价格低廉。节能显著,磁路均匀,空载损耗低、噪声低、温升低、免维修、效率高、体积小。采用新型铁芯材料。磁路分布均匀,大大降低了空载激磁电流和空载损耗,由于铁芯为全斜三接缝结构,故运行可靠、体积小、重量轻、噪声低、工艺性好,散热好、温升低、不吊芯结构、不污染环境、免维修、效率高。

  使用范围:

  S11-M-630KVA 油浸式电力变压器可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台,特别广泛应用于城乡工农业电网。

  结构及特点:

  S11-M-630KVA 油浸式电力变压器结构及特点:全部采用优质晶粒取向冷轧硅钢片的铁芯,全斜无孔绑扎结构,铁芯为多级阶梯形,三接缝或五接缝,空损低、噪音小;卷铁芯用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁芯与传统硅钢片相比,平均降低空损72% ,空载电流降低50% 。线圈:采用优质QQ缩醒漆包圆铜线,无氧铜杆拉制的扁铜钱或铜结绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。油箱:采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆暇涂,既抗腐蚀又美观大方。

  型号说明:

  S11-M-630KVA 油浸式电力变压器产品型号含义:

  S11—□/□

  S:表示 三相配电变压器

  11:表示 性能水平代号

  □/□:分别表示额定容量/电压等级

  工作条件:

  正常环境使用条件:海拔不超过1000m。环境温度***高+40℃,***高日平均温度+30℃,***高年平均温度+20℃,户外***低气温-25℃。

  特殊环境使用条件:海拔超过1000m。环境温度***高+40℃,***低-45℃。(订货时详细说明)

  安装场所:没有腐蚀性气体、无明显污垢的环境

  产品执行标准:

  1.GB1094——1996电力变压器

  2. JB/T10088-2004 6KV-500KV级变压器声级

  3.GB/T6451——2008三相油浸式电力变压器技术参数和要求

  技术参数:

额定容量(KVA)

 630

联接组标号

Dyn11

电压比(KV)

 10/0.4

安装尺寸(mm)

660*820

损耗(KW)

空载

0.20



重量

器身

1249

负载

 1.50

320

短路抗阻%

 4.0

油箱及附件

130

总量

1896

空载电流%

1.5

外型尺寸(mm)长×宽×高

1485*945*1430
