S11-400kva全铜油浸式变压器

　　S11-400kva全铜油浸式变压器是国家科技新产品，在新兴S9系列产品结构设计的基础上进行开发的。设计的主导思想是满足产品的可靠性，提高产品的性能，设计中根据新S9产品的实际情况，重新调整了一些损耗系数及结构，使损耗设计值更符合实测值;同时进行了优化设计，合理确定铜铁比例，使材料成本***低，结构合理。我公司生产的S11-400kva全铜油浸式变压器全部使用上海宝钢生产的30P系高导磁取向硅钢，采用了箔绕线圈和新的绝缘材料和工艺，产品耐高温、抗冲击、全密封结构设计保证了变压器油质量的稳定，延长了维护周期，同时，由波纹片式散热器组成的整体油箱采用磷化和多层防锈喷涂工艺生产，具有良好的耐候性能。

　　性能特点

　　a、S11-400kva全铜油浸式变压器低压绕组除小容量采用铜导线以外，一般都采用铜箔绕抽的圆筒式结构;高压绕组采用多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。

　　b、铁心和绕组各自采用了紧固措施，器身高、低压引线等紧固部分都带自锁防松螺母，采用了不吊心结构，能承受运输的颠震。

　　c、线圈和铁心采用真空干燥，变压器油采用真空滤油和注油的工艺，使变压器内部的潮气降至***低。

　　d、油箱采用波纹片，它具有呼吸功能来补偿因温度变化而引起油的体积变化，所以该产品没有储油柜，显然降低了变压器的高度。

　　e、由于波纹片取代了储油柜，使变压器油与外界隔离，这样就有效地防止了氧气、水份的进入而导致绝缘性能的下降。

　　f、根据以上五点性能，保证了油浸式变压器在正常运行内不需要换油，大大降低了变压器的维护成本，同时延长了变压器的使用寿命。

　　安装要点

　　S11-400kva全铜油浸式变压器为变电所的重要组件，油浸式变压器一般安装在单独的变压器室内。

　　依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等。一般升压站的主变都是油浸式的，变比20KV/500KV，或20KV/220KV，一般发电厂用于带动带自身负载(比如磨煤机，引风机，送风机、循环水泵等)的厂用变压器也是油浸式变压器，它的变比是20KV/6KV。

　　S11-400kva全铜油浸式变压器采用全充油的密封型。波纹油箱壳体以自身弹性适应油的膨胀是永久性密封的油箱，油浸式变压器已被广泛地应用在各配电设备中。

　　冷却方式

　　油浸式电力变压器在运行中，绕组和铁芯的热量先传给油，然后通过油传给冷却介质。油浸式电力变压器的冷却方式，按容量的大小，可分为以下几种：

　　1.自然油循环自然冷却(油浸自冷式)

　　2.自然油循环风冷(油浸风冷式)

　　3.强迫油循环水冷却

　　4.强迫油循环风冷却

　　5.正常使用条件

　　6.海拔不超过1000m 户内或户外

　　7.***高环境气温+40℃***高日平均温度+30℃

　　8.***高年平均温度+20℃ ***低气温-25℃

　　9.根据用户要求可提供在特殊使用条件下运行的变压器

　　技术标准：

　　GB1094.1.2.3-2007《电力变压器》

　　GB/T6451-2009 《三相油浸式电力变压器技术参数和要求》。

　　GB/T10237-1988 《电力变压器 绝缘水平和绝缘试验外绝缘的空气间隙》

　　JB/T3837-1998 《变压器类产品型号编制方法》

　　性能特点：

　　S11-400kva全铜油浸式变压器容容量范围20kVA～3150kVA，在10KV、50HZ输配电统中，可广泛用于高层建筑、商业中心、地铁、机场、车站、工矿企业、钻井平台、采油平台，特别适用于易燃、易爆等防火要求高以及环境恶劣的场所使用。也可用居民区、商业街道、工矿企业和农村动力及照明之用。

　　使用寿命长，免维护运行。全密封变压器箱盖与箱沿采用螺栓联结或焊死结构，隔绝油与空气的接触，绝缘不会受潮，大大降低绝缘老化速度，提高了使用寿命。

　　设计结构紧凑，运行噪声低。由于采用了新材料和新工艺，降低噪声，无储油柜，高度比同类产品低。在正常寿命期内不需换油，提高了在网运行的安全性和可靠性。

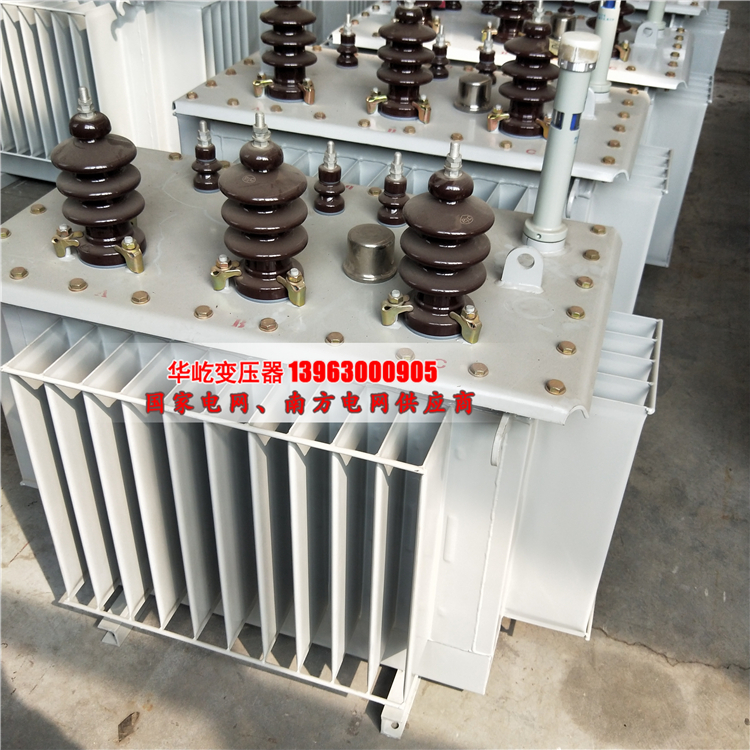

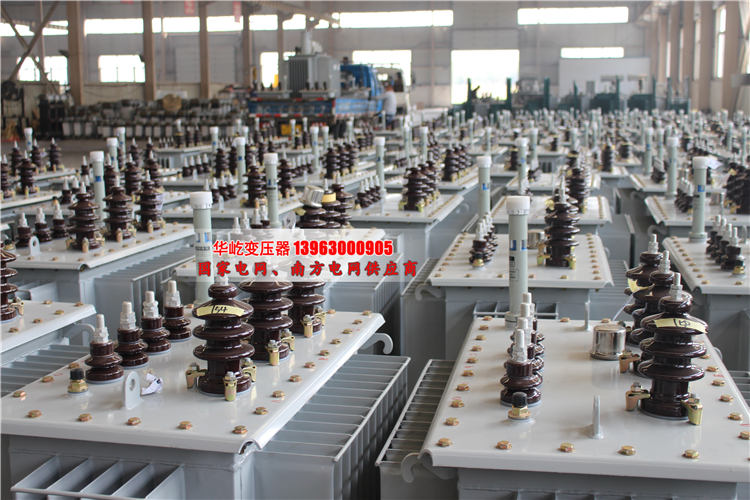

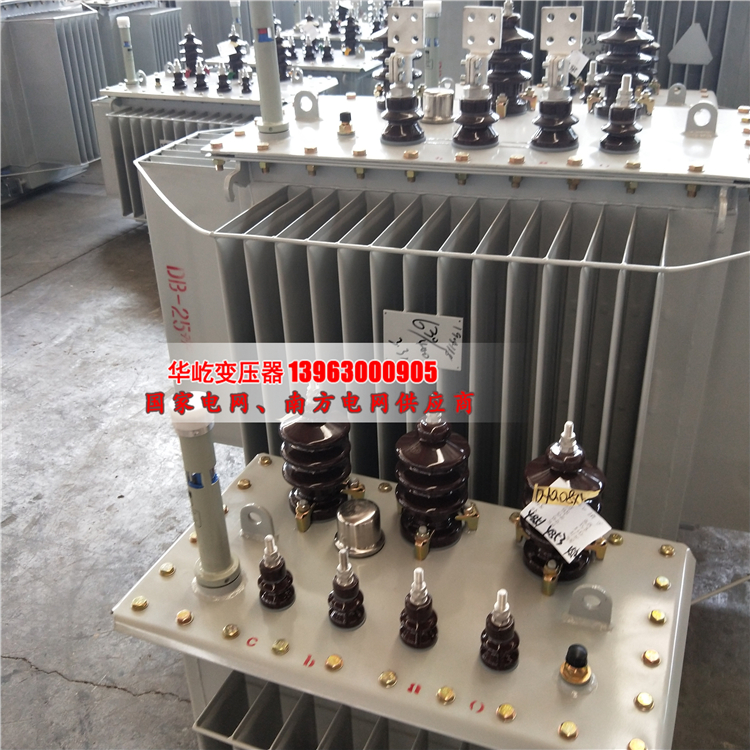

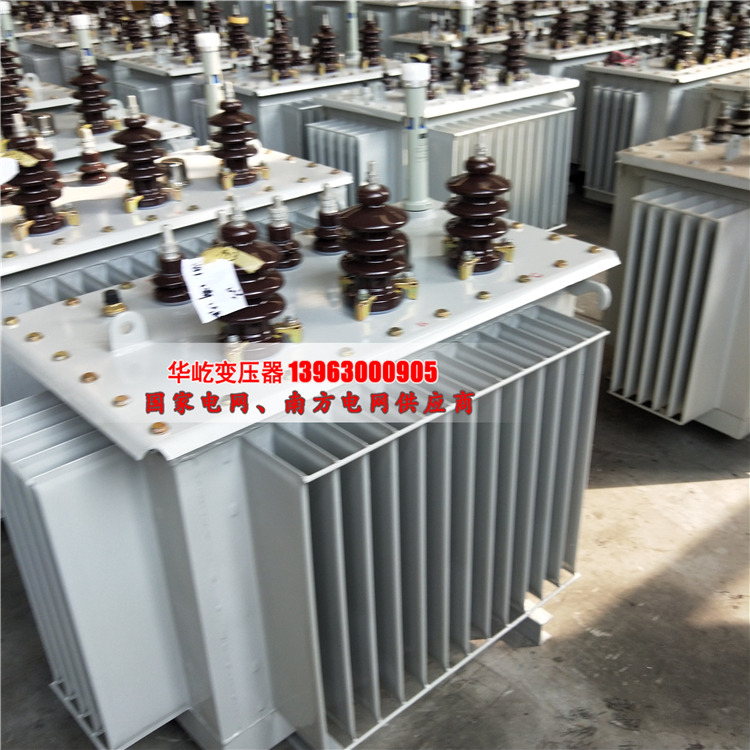

　　波纹油箱体积小、外形美观。S11型电力变压器油箱采用波纹片式散热，当油温变化时，油体积的变化由波纹片的弹性胀缩来调节补偿。

　　免吊芯与油品检测。变压器封装时，采用真空过滤注油工艺，完全去除了变压器油品中的潮气。密封后变压器内部不与空气接触，有效的防止氧气和水分进入变压器而导致的绝缘性能下降。
