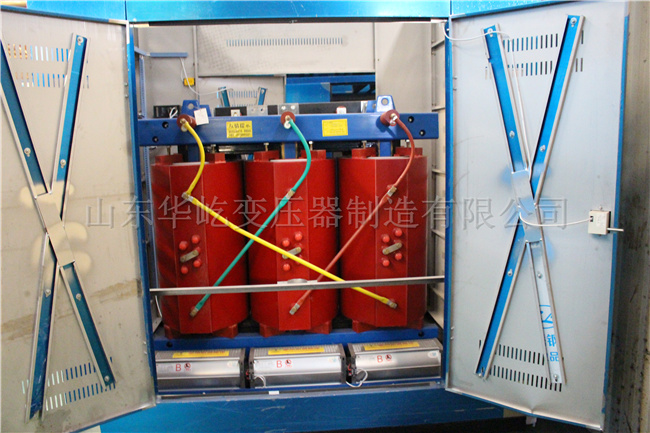

KSG11-400kva矿用干式变压器

　　KSG11-400kva矿用干式变压器是我公司引进国外先进技术，自主开发了SCB10、SCB11系列带填料薄绝缘干式变压器，由于线圈被环氧树脂包封，所以难燃，防火、防爆、免维修、无污染、体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳闸以及闸子功能，并通RS485串行接口与计算机相连，可以集中监视和控制。

　　1.高压绕组采用漆包铜线，低压绕组用铜箔绕制。高压绕

　　口环氧树脂浇注，固化后形成坚固的整体，机械强度好，

　　2.阻燃、防爆、不污染环境，可安装在负 荷中心。

　　3.线圈不吸潮，铁心、夹件经过特殊工艺处理可在100%相

　　理。

　　4.抗短路、雷电冲击水平高。

　　5.线圈内外侧树脂绝缘层薄，散热性能好。冷却方式-一船

　　器都可配置风冷系统(AF)。

　　6.损耗低，节电效果好，运行经济，可免维护。

　　7.体积小、重量轻、占地空间小、安装方便。

　　产品标准及规范

　　1、标准：GB1094、GB6450-86、GB/T10228-1997、符合DIN42523、IEC726

　　2、容量范围：3O-16000kVA

　　3、电压等级：10KV、35kV

　　4、调压方式：无励磁调压或有载调压

　　5、分接范围：±5%、±2X 2.5%、±4X2.5%

　　6、频率：50Hz或60Hz

　　7、相数：三相或单相

　　8、联结组标号：Yyn0、Dyn11或其它

　　9、短路阻抗：标准阻抗

　　1O、海拔小于1000m，环境温度低于40度，超过上述使用条件时，应按照标准做相应的定额调整

　　11、高温升：100K

　　12、冷却方式：自冷(AN)或风冷(AF)

　　13、防护等级：IP00,IP20,IP23

　　14、绝缘等级：F级

　　15、绝缘水平：

　　(1)10kV级产品工频耐压35kV，雷电冲击电压75kV

　　(2)20 kV级产品工频耐压50kV，雷电冲击电压125kV

　　(3)35kV级产品工频耐压70kV，雷电;中击电压170KV

　　根据不同的使用环境，可配置不同防护等级的外壳或不配置外壳，适用于高层建筑、商业中心、机场、隧道、化工厂、核电站、船舶等重要或特殊环境场所。
